Požiadavky na napájanie pre ovládaciu skrinku plochého ventilu sú kľúčovým aspektom, ktorému musia dôkladne porozumieť dodávatelia aj koncoví používatelia. Ako dodávateľ ovládacích skríň plochých ventilov som sa stretol s mnohými otázkami týkajúcimi sa energetických potrieb týchto základných zariadení. V tomto blogu sa ponorím do požiadaviek na napájanie plochých ventilových ovládacích skríň, preskúmam rôzne typy a ich špecifické požiadavky na výkon.
Typy ovládacích skríň plochých ventilov
Existujú predovšetkým dva hlavné typy ovládacích skríň plochých ventilov: elektrické a hydraulické. Každý typ má svoje jedinečné požiadavky na výkon, ktoré sú určené ich prevádzkovými mechanizmami a funkciami.

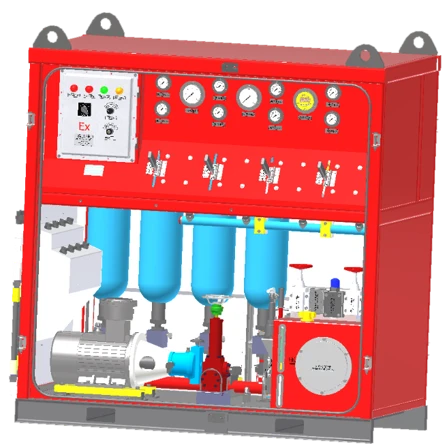

Elektrická ovládacia skrinka plochého ventilu
TheElektrická ovládacia skrinka plochého ventilufunguje pomocou elektrickej energie. Tieto ovládacie skrinky sú široko používané v rôznych priemyselných odvetviach vďaka ich presnosti a ľahkej integrácii s inými elektrickými systémami. Požiadavky na výkon elektrickej riadiacej skrine s plochým ventilom závisia od niekoľkých faktorov.
V prvom rade zohráva významnú úlohu veľkosť motora. Motor je zodpovedný za ovládanie plochého ventilu a väčšie motory vo všeobecnosti vyžadujú viac energie. Pre malé aplikácie, ako sú domáce vodovodné systémy alebo malé priemyselné inštalácie, môže postačovať motor s nízkym výkonom. Tieto motory majú zvyčajne výkon 100 - 500 wattov v závislosti od veľkosti ventilu a požadovaného krútiaceho momentu.
Avšak vo veľkých priemyselných aplikáciách, ako sú chemické závody alebo zariadenia na výrobu energie, môžu byť motory oveľa väčšie. Motory s vysokým krútiacim momentom používané v týchto scenároch môžu odoberať niekoľko kilowattov energie. Napríklad plochý ventil s veľkým priemerom vo vysokotlakovom potrubí môže na efektívnu prevádzku vyžadovať motor, ktorý spotrebuje 3 až 5 kilowattov alebo dokonca viac.
Ďalším faktorom, ktorý ovplyvňuje požiadavky na napájanie, je riadiaci obvod. Moderné elektrické ovládacie skrine plochých ventilov sú vybavené sofistikovanými ovládacími obvodmi, ktoré monitorujú a regulujú činnosť ventilu. Tieto obvody zahŕňajú senzory, mikrokontroléry a komunikačné rozhrania. Spotreba elektrickej energie riadiacich obvodov je v porovnaní s motorom relatívne nízka, zvyčajne sa pohybuje v rozmedzí niekoľkých wattov až desiatok wattov.
Dôležitým faktorom je aj napájacie napätie. Elektrické ovládacie skrine s plochým ventilom môžu byť navrhnuté tak, aby fungovali na rôznych úrovniach napätia, ako je 110 V, 220 V alebo 480 V, v závislosti od aplikácie a miestnej elektrickej infraštruktúry. Je nevyhnutné zabezpečiť, aby napájacie napätie zodpovedalo požiadavkám riadiacej skrinky, aby sa predišlo poškodeniu zariadenia.
Ovládacia skriňa hydraulického plochého ventilu
TheOvládacia skriňa hydraulického plochého ventilupracuje pomocou hydraulického pohonu. V hydraulickom systéme sa čerpadlo používa na generovanie hydraulického tlaku potrebného na ovládanie plochého ventilu. Požiadavky na výkon hydraulickej riadiacej skrine s plochým ventilom sú určené hlavne špecifikáciami čerpadla.
Spotreba energie čerpadla závisí od prietoku a tlaku, ktorý potrebuje vytvoriť. Prietok je objem hydraulickej kvapaliny, ktorý môže čerpadlo dodať za jednotku času, a zvyčajne sa meria v litroch za minútu (LPM) alebo galónoch za minútu (GPM). Tlak je sila, ktorou pôsobí hydraulická kvapalina, meraná v librách na štvorcový palec (PSI) alebo baroch.
Pre malé hydraulické systémy, ako sú tie, ktoré sa používajú v mobilných zariadeniach alebo malých priemyselných strojoch, môžu mať čerpadlá menovitý výkon niekoľko konských síl (HP). Čerpadlo s výkonom 1 - 3 HP môže poskytnúť dostatočný hydraulický výkon na ovládanie malých až stredne veľkých plochých ventilov. Tieto čerpadlá zvyčajne spotrebujú 746 - 2238 wattov (1 HP = 746 wattov).
Vo veľkých priemyselných aplikáciách, ako napríklad v ťažkých stavebných zariadeniach alebo vo veľkých výrobných závodoch, môžu byť čerpadlá oveľa výkonnejšie. Vysokotlakové čerpadlá používané v týchto scenároch môžu mať výkon 10 HP alebo viac, pričom spotrebujú niekoľko kilowattov elektrickej energie na pohon motora čerpadla.
Hydraulický systém obsahuje okrem čerpadla aj ďalšie komponenty, ako sú ventily, valce a hadice. Tieto komponenty majú svoje vlastné straty výkonu v dôsledku trenia a netesnosti. Aj keď sú tieto straty relatívne malé v porovnaní so spotrebou energie čerpadla, stále je potrebné ich zohľadniť pri výpočte celkových požiadaviek na výkon hydraulickej riadiacej skrine plochého ventilu.
Faktory ovplyvňujúce požiadavky na napájanie
Okrem typu ovládacej skrinky môže požiadavky na výkon ovládacej skrinky s plochým ventilom ovplyvniť niekoľko ďalších faktorov.
Veľkosť ventilu a hodnotenie tlaku
Väčšie ventily vo všeobecnosti vyžadujú viac energie na prevádzku, pretože majú väčšiu plochu a môžu potrebovať prekonať vyššie tlaky. Ventil s väčším priemerom bude vyžadovať väčšiu silu na otvorenie a zatvorenie, čo znamená, že je potrebný výkonnejší motor alebo čerpadlo. Podobne ventily s vyššími tlakovými hodnotami potrebujú viac energie, aby odolali tlaku a fungovali proti nemu.
Prevádzková frekvencia
Frekvencia otvárania a zatvárania ventilu tiež ovplyvňuje požiadavky na výkon. Ak sa ventil používa často, motor alebo čerpadlo bude musieť pracovať častejšie a časom spotrebovať viac energie. Naproti tomu ventil, ktorý sa používa zriedka, spotrebuje menej energie.
Podmienky prostredia
Podmienky prostredia, v ktorých ovládacia skrinka plochého ventilu funguje, môžu tiež ovplyvniť jej požiadavky na energiu. Napríklad v prostrediach s vysokou teplotou sa môže znížiť účinnosť motora alebo čerpadla, čo si vyžaduje viac energie na dosiahnutie rovnakej úrovne výkonu. Podobne v prašnom alebo korozívnom prostredí môže dôjsť k väčšiemu opotrebovaniu komponentov riadiacej skrinky, čo vedie k zvýšenej spotrebe energie.
Úvahy o energetickej účinnosti
Keďže náklady na energiu neustále rastú a obavy o životné prostredie sú čoraz výraznejšie, energetická účinnosť je dôležitým faktorom pri výbere ovládacej skrinky s plochým ventilom.
V prípade elektrických ovládacích skríň s plochými ventilmi môže použitie vysoko účinných motorov výrazne znížiť spotrebu energie. Motory s vysokým účinníkom a nízkymi stratami môžu pracovať efektívnejšie, spotrebúvajú menej elektriny. Okrem toho môžu byť v riadiacich obvodoch implementované pokročilé riadiace algoritmy na optimalizáciu činnosti ventilu a zníženie zbytočnej spotreby energie.
V prípade hydraulických ovládacích skríň s plochými ventilmi môže použitie čerpadiel s premenlivou rýchlosťou zlepšiť energetickú účinnosť. Čerpadlá s premenlivými otáčkami môžu prispôsobiť svoj prietok a tlak podľa skutočných potrieb systému, čím sa zníži spotreba energie, keď ventil nevyžaduje prevádzku na plný výkon.
Záver
Pochopenie požiadaviek na napájanie riadiacej skrine s plochým ventilom je nevyhnutné pre dodávateľov aj koncových používateľov. Po zvážení faktorov, ako je typ ovládacej skrinky, veľkosť ventilu, prevádzková frekvencia a podmienky prostredia, je možné presne určiť energetické potreby systému. Okrem toho by energetická účinnosť mala byť kľúčovým faktorom pri znižovaní prevádzkových nákladov a minimalizovaní vplyvu na životné prostredie.
Ak hľadáte ovládací box s plochým ventilom a potrebujete viac informácií o požiadavkách na napájanie alebo iných technických aspektoch, odporúčame vám siahnuť po podrobnej diskusii. Môžeme spolupracovať na výbere najvhodnejšej riadiacej skrinky pre vašu konkrétnu aplikáciu a zabezpečiť, aby spĺňala vaše požiadavky na výkon a výkon.
Referencie
- Príručka fluidnej energie, ktorú vydala International Fluid Power Society
- Elektrotechnika pre priemyselné aplikácie, John Doe
- Technológia a aplikácie ventilov, editovala Jane Smith
